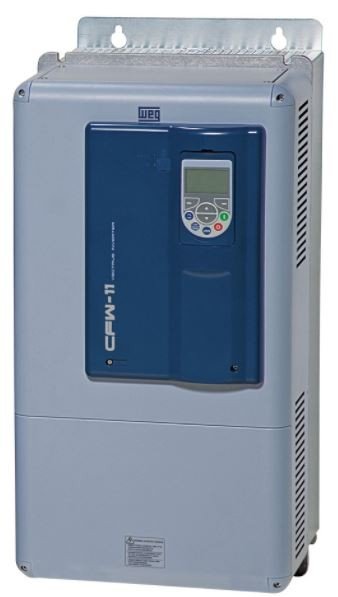

Inversor de Frequência CFW11 105A 75CV T4SZ 380/480V WEG 10858679

INVERSOR DE FREQUÊNCIA CFW11 105A 75CV T4SZ 380-480V - WEG

MODELO: CFW11

Este item tem as funções conforme caraterísticas específicas no final da página, fique atento antes de efetuar a compra!

DESCRIÇÕES GERAIS DA LINHA CFW11 CONFORME FABRICANTE - VARIAÇÕES CONFORME MODELO

CARACTERÍSTICAS

É um acionamento de velocidade variável com tecnologia de última geração para motores de indução trifásicos. Apresenta excelente performance estática e dinâmica, controle preciso de torque, velocidade, posicionamento e alta capacidade de sobrecarga, permitindo economia de energia elétrica, aumento de produtividade e melhoria de qualidade nos processos onde é utilizado.

DETALHES DO PRODUTO

• Métodos de Controle V/f, VVW, Vetorial e motor PM
• Rendimento típico na condição nominal ≥ 98%
• Indutor do Link Sim
• Conformal Coating 3C2
• SoftPLC Sim, incorporado
• Temperatura -10 °C a 45°C
• Porta USB Padrão no produto
• Cartão de memória Incluso no produt
• E/S padrão 6 x DI; 3 relés NA/NF x DO; 2 x AI; 2 x AO.
• Parada de segurança Não
• Display LCD Gráfico

Vectrue Technology® – Tecnologia de Controle dos Inversores de Frequência WEG

• Escalar V/F linear ou ajustável: controle da velocidade do motor com compensação de escorregamento
• VVW - Voltage Vector WEG - controle vetorial de tensão: controle da velocidade do motor com ajuste automático as variações de carga e rede
• Vetorial sensorless (sem encoder) - motores de indução: controle vetorial de torque e velocidade com alta resposta dinâmica, mesmo em baixas velocidades
• Vetorial com encoder: controle vetorial de torque e velocidade com alta resposta dinâmica em toda a faixa de velocidade (até motor parado)
• Vetorial WMagnet sensorless (sem encoder) e com encoder: controle vetorial com alta resposta dinâmica para motores WMagnet WEG em toda a faixa de velocidade

Frenagem Ótima - Optimal Braking®
Tecnologia de Frenagem dos Inversores de Frequência WEG Disponível nos modos de controle vetorial, permite a frenagem controlada do motor, eliminando em algumas aplicações, o uso do resistor de frenagem.
Pode ser aplicada em acionamentos de alta performance dinâmica, com torques frenantes da ordem de 5 vezes o torque característico de uma frenagem CC e sem a utilização de resistor de frenagem, tornando-se uma solução eficaz e de custo reduzido para aplicações com frenagem.

Função SoftPLC
Disponível na versão padrão do CFW11, essa função de software agrega ao CFW11 as funcionalidades de um CLP - controlador lógico programável, permitindo a criação de aplicativos de software próprios.

• Software de programação WLP (WEG Ladder Programmer) gratuito no site WEG
• Conexão USB com o CFW11
• Linguagem de programação ladder
• Blocos de CLP, matemáticos e controle
• Acesso a todos os parâmetros e E/S do inversor
• Parâmetros de usuário programados individualmente
• Monitoração e ajuda on-line
• Simples e Inovador
• O CFW11 possui inovações tecnológicas que simplificam a sua configuração e operação, a instalação de seus acessórios é baseada na filosofia “Plug & Play”, onde os acessórios são configurados automaticamente quando conectados ao inversor, garantindo mais rapidez e simplicidade.

Interface de Operação (IHM) Remota
Pode ser instalada em portas de painéis ou consoles de máquinas com grau de proteção IP56.

Principais Características

• Tensão de alimentação:Economia de espaço no painel
  • 200 a 240 V monofásica: corrente de saída de 6 a 10 A (2,0 a 3 cv)
  • 200 a 230/240 V trifásica: corrente nominal de saída de 7,0 a 211 A (2,0 a 150 cv)
  • 380 a 480 V trifásica: corrente nominal de saída de 3,6 a 720 A (2 a 970 cv)
  • 500 a 600 V trifásica: corrente nominal de saída de 2,7 a 435 A (2 a 850 cv)
  • 500-690 V trifásica: corrente nominal de saída de 2,7 a 365 A (3 a 850 cv)
• Indutores no barramento CC incorporados
• Porta USB incorporada
• Sistema inteligente de refrigeração do inversor
• Diversos protocolos de comunicação disponíveis (Modbus-RTU, Modbus-TCP, Profibus-DP-V1, DeviceNet, CANopen, EtherNet/IP, EtherCAT, PROFINET-IO e BACnet)
• Versão com gabinete com grau de proteção IP55 (versões com seccionadora incorporada)
• Alta precisão e confiabilidade no controle de velocidade e torque
• Robustez de hardware

Aplicações
Sua ampla gama de funções, facilidade de configuração, instalação e operação, além das versões montadas em painel elétrico e modular, tornam o CFW11 apto para aplicações nos mais diversos ramos da indústria:

• Bombas e ventiladores
• Compressores
• Controle multibombas
• Elevação de cargas
• Fabricantes de máquinas e processos em geral
• Papel e celulose
• Madeira
• Cimento
• Mineração
• Petroquímica ou química
• Siderurgia
• Metalurgia
• Refrigeração
• Açúcar e álcool
